Перегородка из гипсокартона своими руками

Как сделать перегородку из гипсокартона своими руками с однослойной обшивкой и одинарным каркасом, с дверным проемом?

Схема устройства перегородки из гипсокартона
Схема устройства перегородки из гипсокартона.

{reklama1}

Почему гипсокартон самый популярный материал, какие бывают виды профилей, что нужно для монтажа и каков порядок его проведения?

Почему гипсокартон?

Для начала определимся, почему стоит возводить перегородку из него? Потому что гипсокартон — это великая вещь:

  • он легок;
  • требует минимум времени для монтажа своими руками;
  • дешев;
  • по внешнему виду не отличается от капитальной стены;
  • обладает потенциально лучшей звукоизоляцией, чем у кирпичной стены такой же толщины.

Прежде чем приступить, посчитаем, сколько удастся сэкономить, не прибегая к помощи отделочников. Гипсокартонная перегородка, которая рассматривается, имеет размеры 4×2,77 м, это дает площадь немного более 11 кв. м. Расценка на этот тип перегородок равна 500 руб/кв. м. плюс такая же расценка за обустройство дверного проема (это примерно). С проемом 0,88×2,1 м имеем площадь 12,93 кв. м. Получается, работа обойдется в 6464 руб.

Вернуться к оглавлению

Профили для перегородок

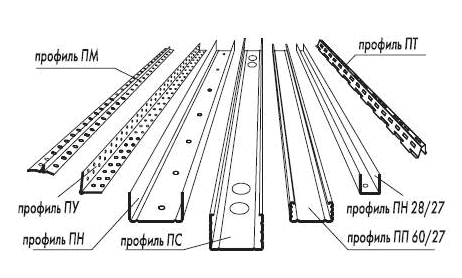

Виды профилей для гипсокартона
Виды профилей для гипсокартона.

Конечно, обычные потолочные профили не пойдут, для перегородок существуют специальные стоечные и направляющие профили. Направляющие профили (ПН) бывают 4 размеров: ПН-50 (50×40 мм), ПН-65 (65×40 мм), ПН-75 (75×40 мм) и ПН-100 (100×40 мм); в определенных источниках эти профили называют не ПН, а UW, т. е., к примеру, UW-100. Эти названия означают одно и то же. У них разная ширина. Длина 3 м у каждого. Применение точно такое же, как у потолочных направляющих.

Стоечные профили (ПС) подразделяются на 4 вида: ПС-50 (50×50 мм), ПС-65 (65×50 мм), ПС-75 (75×50 мм), ПС-100 (100×50 мм), что разумеется, потому что они должны иметь с направляющими одну ширину. Но стоечные профили бывают различной длины: 3; 3,5 и 4 метра. Их нежелательно наращивать при высоких потолках. Буржуи называют эти профили CW, т. е. CW-100. Предположим, что буквы C и U могут обозначать форму сечения профилей (C повернутая U), но что значит W — непонятно, возможно, Wall, но что значит D в обозначении потолочных профилей (UD, CD)?

Будем называть профили как подобает: ПС и ПН. Хочется отметить, что профили шириной 75 и 50 мм слабоваты для межкомнатных перегородок, и неважно, какая высота стены. Но их можно применить, если обшивать ГКЛ в 2 слоя. 75-е уже годятся, а 100-е — просто идеал. Их будем использовать в примере. Если использовать эти профили, то толщина перегородки будет составлять 12,5 см. Это совсем не мало, но эту перегородку можно заполнить 2 слоями звукоизоляции, а это большой плюс. Если первостепенной является толщина (и стоимость), то воспользуйтесь профилями 75 мм, в данном случае экономится 2,5 см. Профили располагают с шагом в 40 см. Допускается шаг 60 см, но нужна наивысшая прочность. Если на перегородке будет плитка, максимальный шаг составит 40 см.

Гипсокартон будем использовать для стены, 12,5 мм как минимум.

Вернуться к оглавлению

Инструменты и необходимые принадлежности

Инструменты для работы с гипсокартоном
Инструменты для работы с гипсокартоном.

Чтобы сделать перегородку из гипсокартона своими руками, потребуется:

  • лента уплотнительная;
  • профили направляющие ПН-100 (75);
  • шнуроотбойное устройство;
  • листы гипсокартона 12,5 мм;
  • пузырьковый уровень 2 м (можно лазерный уровень);
  • молоток;
  • профили сточные ПС-100 (75);
  • «дюбель-гвозди»;
  • перфоратор плюс бур;
  • армирующая лента для швов (серпянка);
  • рулетка;
  • нож канцелярский (можно нож для резки ГК);
  • шуруповерт;
  • маморезы по металлу 25-35 мм (частый шаг, черные);
  • шпаклевка для швов ГК;
  • маморезы с пресс-шайбой;
  • акриловая грунтовка;
  • звукоизолятор;
  • ножницы по металлу;
  • набор шпателей (узкий, широкий, для углов).

Как и с потолками, лучше использовать профили KNAUF. Если все из списка есть, пора начинать.

Вернуться к оглавлению

Разметка и монтаж каркаса

Пример разметки будущей перегородки из гипсокартона
Пример разметки будущей перегородки из гипсокартона.

Начинаем размечать будущую перегородку из гипсокартона. Надо отступить от стены с окном на необходимое расстояние, поставить отметки на боковые стены, и при помощи уровня прочерчиваем 2 вертикали. Остается правильно соединить их по потолку и полу, для этого необходимо применить отбивку. Если перегородка не сплошная или необходимо воздвигнуть ее под углом 90 градусов к боковой стене (к примеру, для последующей установки ванны), используется правило египетского треугольника. Оно звучит так: в треугольнике, стороны которого соотносятся как 3:4:5, угол, находящийся между сторонами 3 и 4, составляет 90 градусов. Это правило подтверждается теоремой Пифагора.

Разберем, как такой треугольник используется на практике. На боковой стене имеется точка А, из которой начнется перегородка. Отложим от этой точки на этой стене в любую сторону любое расстояние, кратное 3 (например 120 см); это точка B. Теперь берем веревочку (можно делать рулеткой, но неудобно и не точно), отмеряем расстояние, кратное 4 (4/3 от первого, т. е. 160 см) и прочерчиваем на полу фрагмент окружности данного радиуса с центром, находящимся в точке A. А теперь чертим окружность, у которой радиус, кратный 5 (5/3 от первого, т. е. 200 см), с центром, находящимся в точке B. Окружности должны пересечься в точке С. Проводим линию прямо через точки A и С, она будет лежать под углом в 90 градусов к стене, если все сделали правильно.

Можно и не усложнять задачу, а просто-напросто приложить лист гипсокартона короткой стороной прямо к стене, а по длинной прочертить линию (или же наоборот). Бывают случаи, когда треугольник выручает. В нашей ситуации его можно было бы использовать на потолке, на пол конец перегородки очень просто перенести при помощи отвеса.

После того как все разметили, крепим направляющие к потолку и полу своими руками. На стенах можно применить направляющие и стоечные профили, это не играет важной роли. Самое главное, не забываем о проклейке профилей, примыкающих к конструкциям, уплотнительной лентой. Она необходима для плотного сопряжения профилей со стенами, потолком и полом, а еще она усиливает звукоизоляцию. Кроме всего этого, она играет роль в защите от трещин, просто давая конструкции «дышать».

Схема установки каркаса дверного проема
Схема установки каркаса дверного проема: а — изготовление боковины перекладины; б — перекладина с боковинами; в — стойка дверного проема со вставными уголками и перекладиной с боковиной: 1 — ПС-профиль, 2 — ПН-профиль, 3 — перекладина, 4 — шуруп LN9, 5 — вставной уголок для дверного косяка нижний, 6 — вставной уголок для дверного косяка верхний; г — перекладина с боковиной: 1 — стойка, 2 — перекладина, 3 — шуруп LN9; д — каркас дверного проема со вставными уголками и перекладиной с боковинами: 1 — нижняя направляющая, 2 — верхняя направляющая, 3 — стойка дверного косяка, 4 — вставной уголок для дверного косяка нижний, 5 — вставной уголок для дверного косяка верхний, б — перекладина.

Рассмотрим устройство дверного проема. Под него нужно выставлять профили, но этого мало; нужно эти профили усилить. Можно использовать комбинацию стоечного и направляющего профиля, т. е. вставить их прямо друг в друга, скрепив с одной стороны саморезами с прессшайбой (1 сверху и 1 снизу).

А можно поставить рядом с дверью (дверным профилем) еще 1 дополнительный своими руками. Первый вариант предпочтительнее, но далее они будут соседствовать, чтобы было понятно, о чем идет речь. Максимальный вес дверного полотна при использовании ПС-100 — 40 кг, если планируется дверь потяжелее, необходимо использовать специальные профили с толщиной 2 мм. Правильно выставляем профили под дверной проем. Пусть дверь будет шириной 80 см, значит, нужно делать проем как минимум на 8 см шире.

Длина ПС обязана быть на см меньше высоты комнаты. Следует знать, что стоечные профили устанавливаются не как вздумается, а в определенном направлении — ребро жесткости должно быть направлено в ту сторону, откуда будем начинать облицовку гипсокартонном своими руками. Правильно закрепить лист необходимо сперва со стороны ребра, а уже следующий — к оставшейся части своими руками. В случае, если пренебречь данным правилом, перегородка будет горбатой. Облицовка начинается слева направо, и поэтому ребра профилей будут направлены к левой стене. Верх и низ ПС закрепляем к ПН с одной стороны (она будет обшиваться последней) саморезами на время.

Выставили «дверные» профили, а теперь крепим перемычку из направляющего между ними.

Отрезаем профиль длиннее проема на 20 см, прорезаем боковые грани по ширине и загибаем получившиеся «уши» своими руками. С помощью саморезов закрепляем профиль внутри проема, а когда будем пришивать гипсокартон, перемычка свяжется черными саморезами со стоечными профилями через лист.

Внимание: стыковать ГКЛ можно только над проемом, не ближе 10 см от края. Поэтому располагаем над проемом дополнительно 2 ПС. Второй необходим для стыковки листов с иной стороны. Об этом позже. А пока правильно монтируем 2 профиля, отстоящих друг от друга на шаг 40 см, учитывая условие. Дверной проем начинается в 40 см от стены, первый профиль расположим на расстоянии 60 см, а второй — 100 см. Крепим их саморезами.

Остальные стоечные профиля ставим, исходя из положения данных двух. Первый лист резаный (возьмем с шириной 60 см). Следующий лист выйдет за «дверной» профиль более чем на 40 см, но это не так уж и страшно, промежуточный профиль можно не ставить в случае, если усилен «дверной». Если не усилили его направляющим, то тогда промежуточный будет нужен. Остальные ПС ставим с шагом 40 см.

Профили встают в одну вертикальную плоскость автоматически. Как только они будут выставлены, можно приступить к облицовке своими руками.

http://www.vashgipsokarton.ru/youtu.be/FnsLkOFSh0s

{reklama2}

Вернуться к оглавлению

Облицовка перегородки гипсокартоном

Начнем ее с левого угла. Первый лист доходит до первого ПС над проемом, т. е. будет шириной 60 см. Можно обрезать его под проем сразу. Между полом и листом оставляем зазор в 1 см, а под потолком — полсантиметра. Высота листа — 2,5 м, потолки в комнате 2,77 м. Будет еще 1 маленький лист сверху. Стыковать можно на профиле, и для этого хорошо подходят потолочные профили 60×27 мм. Если их нет, используем направляющий. Сначала правильно крепим лист на каркас, к нему «шьем» ПН, и к ПН пришиваем верхний лист ГК.

В следующем ряду большой и маленький листы меняются местами: большой сверху, маленький — снизу. Идет чередование этих вариантов.

http://www.vashgipsokarton.ru/youtu.be/tbmqlQsTndQ

В местах примыкания листов к потолку, стенам и друг к другу надо правильно снимать с торцов фаску на 2/3 толщины. Шаг саморезов — 15 см. На перемычках нужно сделать шаг почаще. На смежных листах они должны идти вразбежку, с выдерживаем от кромки 10 мм. Следим, чтобы головки саморезов не протыкали картон. Затем можно выкручивать саморезы, державшие стоечные профили, и заполнять пространство звукоизолятором. Внутрь уместится 2 слоя минваты. Далее приступаем к облицовке 2-й стороны. Идем справа налево, первый лист будет иметь ширину 100 см.

Необходимо сместить вертикальные стыки листов на 40 см для увеличения прочности. Смещаем горизонтальные стыки. Первый длинный лист окажется сверху.
